LinkIt Smart 7688 Duo 網路連接 -- 網路架構

****注意 LinkIt 7688 Duo 在 Arduino IDE 1.6.9 有問題 ，Arduino IDE 要用1.6.7*****

 小雪幼兒園都使用Grove 套件 + LinkIt Smart 7688 Duo。

LinkIt Smart 7688

      LinkIt Smart 7688 與 LinkIt Smart 7688 Duo 網路架構是一樣都使用MT7688 為主控IC，兩者指差別在I/O部分。LinkIt Smart 7688 的 I/O 是直接接再MT7688上，LinkIt Smart 7688 Duo的I/O是接在 Arduino MCU 上 ，Arduino MCU 再用UART跟MT7688溝通。
      MT7688本來是用在Gateway，基本Gatway該有的功能都有差別會在軟體與效能上。MTK把MT7688分成兩個主要功能運用，一個是 IoT Gateway 另一個是 IoT Device ，最大差別在於有線網路部分IoT Gateway 有5個 IoT Device 只有一個。

MT7688 IoT Device 方塊圖  labs.mediatek.com

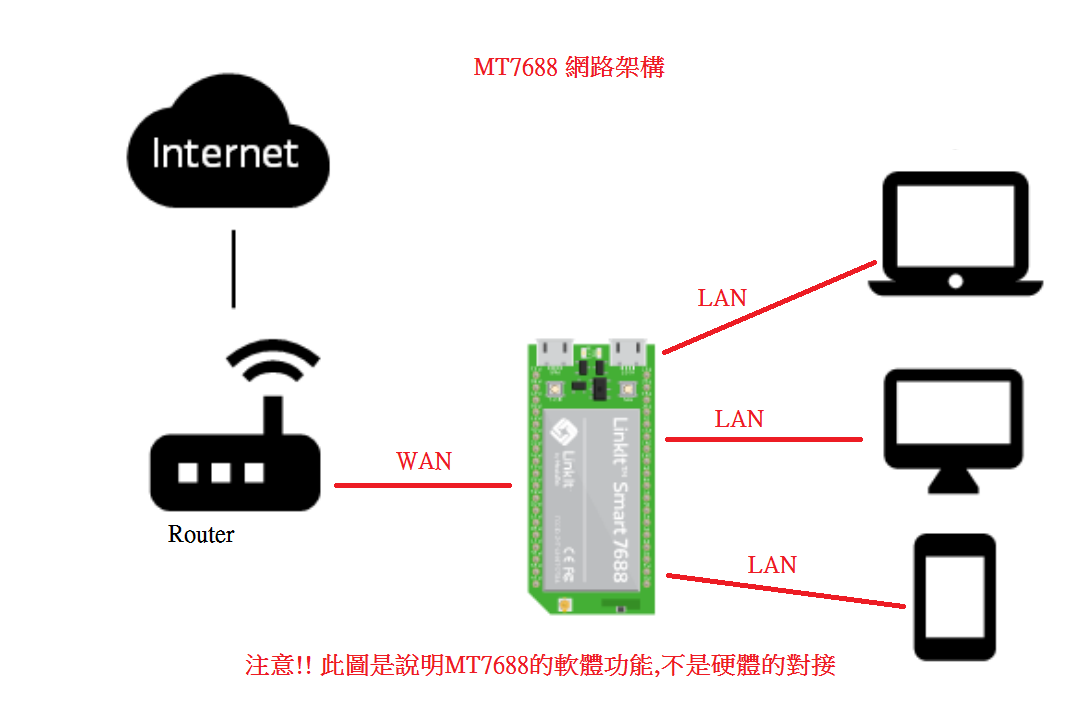

     LinkIt Smart 7688 是 MT7688 IoT Devices Mode ,有一個 RJ45(在底板上)一個WLAN(1T1R)，MT7688 把網路切成兩部分一個是WAN一個是LAN，MT7688就是LAN 與WAN的橋梁，LAN可以接很多裝置(Devices)但是WAN只能被一種設備(Server)接，接在LAN的裝置(Devices)對外部的溝通須經過MT7688轉送至(WAN)，注意!!這裡所指的WAN,LAN是指軟體功能不是硬體的實際聯結。

   　  LinkIt Smart 7688 有一個 RJ45(在底板上)一個WLAN(1T1R)，  LinkIt Smart 7688 可以用軟體控制哪一部分是屬於WAN哪一部分屬於LAN。

模式一

這是LinkIt Smart 7688的預設模式，把所有的網路切換成LAN。

模式二

 這是LinkIt Smart 7688說明書上推薦方式，把Wi-Fi切換成WAN。

模式三

 這是我平時使用的方法，把RJ45切成WAN。

模式四

   這是Wi-Fi 中繼模式，保留Wi-Fi 1CH做為 WAN。
