Grove - Temp&Humi Sensor DHT11 測試-使用LinkIt Smart 7688 Duo

Temp&Humi Sensor DHT11 測試-使用LinkIt  Smart 7688 Duo

 ****注意 LinkIt 7688 Duo 在 Arduino IDE 1.6.9 有問題 ，Arduino IDE 要用1.6.7*****


    Grove Starter Kit for LinkIt 7688 Duo 套件內的溫濕度感測器主要零件為 DHT11，Aosong 出產的DHT 11 只能用於一般環境溫濕度檢測， 檢測範圍 : 溫度 0~50℃ , 濕度 20－90％RH ，價格便宜深受DIY族的喜愛。

DHT11 簡介

      DHT11是一款經過校准過且直接以數字訊號輸出的溫濕度感測器。內含一個電阻式感濕元件和一個NTC測溫元件，並與一個8bit單晶片相連接。體積小、功耗低，傳輸距離最遠可達20公尺以上。

硬體安裝

Grove - Temp&Humi Sensor 。

 Seeed Studio 料號 151118004 , 內容物 DHT11模組 X 1 ，Grove 線材 X 1。

 先將Grove 線材一端插入DHT11模組 。

再將線材另一端插入LinkIt Smart 7688 Duo 底版的 A0 ，OLED插在 I2C 。

接好USB 跟電腦連接。

Temp&Humi Sensor 函式庫安裝

Seeed 的 Library 不能用 !! 有時間在解 , 先下載 adafruit 的 Library 。

到這裡下載函式庫

https://github.com/adafruit/DHT-sensor-library

下載後解壓縮放在

C:\Users\電腦\Desktop\arduino-1.6.7-windows\arduino-1.6.7\libraries

2016/10/27 後下載的adafruit DHT-sensor-library 要多下載 Adafruit_Sensor-master

https://github.com/adafruit/Adafruit_Sensor

2016/10/27 前下載到的 adafruit DHT-sensor-library

2016/10/27 前下載到的 adafruit DHT-sensor-library

開啟 Arduino IDE 輸入以下程式碼 複製貼上也可 。

// 以下為程式碼

// DHT libraries 來源 adafruit

//https://github.com/adafruit/DHT-sensor-library

//https://github.com/adafruit/Adafruit_Sensor     // 2017/01/14 修正

//OLED 來源 Seeed-Studio

//https://github.com/Seeed-Studio/OLED_Display_128X64

#include <DHT.h>

#include <Wire.h>

#include <SeeedOLED.h>

#define DHTPIN A0                     // 感測器接在 A0 接腳

#define DHTTYPE DHT11          // 感測器為 DHT11

DHT dht(DHTPIN, DHTTYPE); //初始化 DHT11 感測器

void setup() {

  dht.begin();

  Wire.begin();

  SeeedOled.init();                            //初始化 OLED

  SeeedOled.setNormalDisplay();   //設定為正常顯示模式

  SeeedOled.setPageMode();        //設定為頁定址模式

 }

void loop() {

  delay(2000);                   //延遲2秒 這感測器很慢



  float h = dht.readHumidity();  //讀取濕度值

  float t = dht.readTemperature();        //讀取攝氏溫度

  float f = dht.readTemperature(true); //讀取華氏溫度



  if (isnan(h) || isnan(t) || isnan(f))  //如果讀取不到感測器

  {

  SeeedOled.clearDisplay();        //清除 OLED

  SeeedOled.setTextXY(0,0);                 //設定OLED 從0,0開始顯示

  SeeedOled.putString("Failed sensor! ");    //顯示字元 Failed sensor!

    return;                                                       //一直重複這動作直到讀取感測器

  }

  SeeedOled.setTextXY(0,0);                  //設定OLED 從0,0開始顯示

  SeeedOled.putString("Humidity: ");    // 顯示字元 Humidity:

  SeeedOled.putFloat(h);                        //顯示讀取的濕度值

  SeeedOled.putString("%");                 //顯示字元 %

  SeeedOled.setTextXY(2,0);                //設定OLED 從2,0開始顯示

  SeeedOled.putString("Temp: ");        //顯示字元 Temp

  SeeedOled.putFloat(t);                       //顯示讀取的攝氏溫度值

  SeeedOled.putString("*C");            //顯示字元 *C

  SeeedOled.setTextXY(4,0);             //設定OLED 從4,0開始顯示

  SeeedOled.putString("Temp: ");        //顯示字元 Temp

  SeeedOled.putFloat(f);                     //顯示讀取的華氏溫度值

  SeeedOled.putString("*F");            //顯示字元 *F

}

// 程式碼到此

確認 Arduino IDE 工具 選單 "版子"  "序列埠" 。

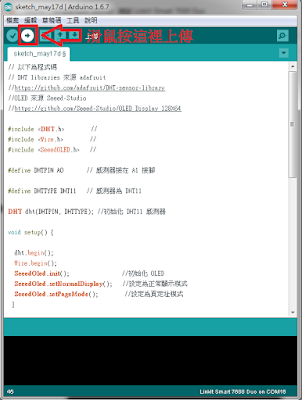

確認好後按 "上傳"。

第一次按 "上傳 " Arduino IDE 會顯示儲存檔案 請輸入 "DHT11"。

上傳中..

上傳完成

    上傳完成後 OLED 會顯示 DHT11 感測器的目前溫濕度資料。

   拔掉 DHT11 感測器 會顯示 "Failed sensor! "插回感測會顯示 DHT11 感測器的目前溫濕度資料。

資料來源 :  Seeed Technology Co., Ltd   http://www.seeedstudio.com/depot/

                    Adafruit Industries LLC        https://www.adafruit.com/
